Системы розлива и дозирования

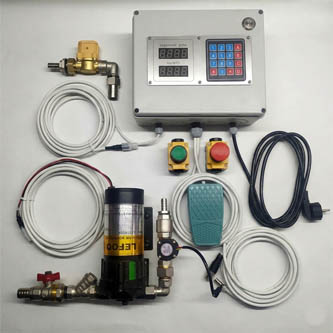

Назначение: Дозирующая система для расфасовки в тару и налива малых объемов. Номинальный расход жидкости: до 15 л/мин (900 л/час)Исполнение: Бюджетный вариант без металлической рамы. Все комплектующие тестируются и настраиваются на стенде, после чего отправляются заказчику. В комплекте: Панель управления, расходомер, клапан, фильтр сетчатый латунный, соединительные муфты, провода.
Характеристики базовой модели:
Электроника
Электронные блоки разработаны НПО «Литромер» г. Новосибирск, рассчитаны на промышленное применение в различных климатических условиях и средах эксплуатации.
Скорость налива
Номинальный расход жидкости — до 15 л./мин. (900 л/час). Скорость налива указана по максимальной пропускной способности трубопровода и расходомера. На практике зависит от мощности насоса и напора, положения емкости, длины и толщины шлангов, температуры и вязкости жидкости.Максимальная допустимая скорость потока будет уменьшаться с увеличением вязкости жидкости.
В базовую комплектацию входит цифровой расходомер, с точностью налива 3%.
Есть более точные, которые позволяют наливать с точностью до 1%
Фрагмент видео, демонстрирующий точность налива
Для густых и вязких жидкостей устанавливаются шестеренчатые расходомеры объемного типа, они предназначены для измерения объемных расходов сред с высокой и переменной вязкостью.
В базовую комплектацию насос не входит.

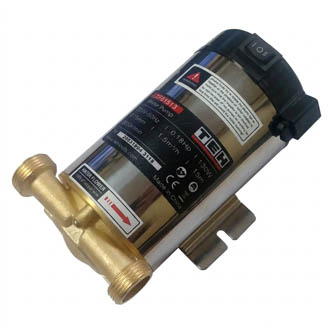

Для спокойных жидкостей можем предложить недорогие, но производительные насосы TP61513:
Видео розлива густыхи пенящихся продуктов

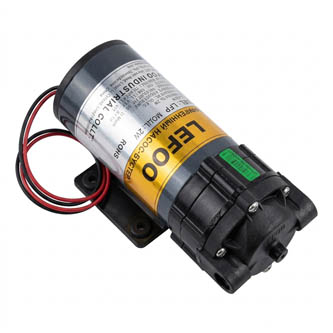

Для густых, вязких, пенящихся жидкостей рекомендуем установку мембранных насосов. Скорость налива немного снижается (см. раздел «Скорость налива»), но также устраняется вспенивание и повышается мощность перекачки густых продуктов. К насосам идут реле для управления и блоки питания.
Настройка
Перед отправкой заказчику система калибруется, тестируется и настраивается. Для более точной настройки предусмотрен специальный режим, где можно удобно, с клавиатуры, ввести нужный параметр. Все введенные значения сохраняются после отключения установки от сети в течение 10 лет.
Фрагмент видео о настройках
При заказе базовой модели, заказчик самостоятельно собирает все узлы. Мы даем подробную и наглядную схему по сборке сантехнических деталей.
Сборку могут сделать наши специалисты. Соединения счетчиков делаются с помощью разъёмных «американок», насосы на разборных муфтах, остальные узлы герметизируем аэробным гелем, тестируются на воде под давлением. Перед отправкой заказчику все продувается горячим воздухом, отверстия герметично закрываются.
Для автоматической регулировки высота мы можем скомплектовать систему электроприводом. В комплект добавится: линейный привод (актуатор) 300 мм, блок питания для него, кнопка поднимания и опускания, провод. Все спаяем, соединим, заказчику останется смонтировать привод у себя на объекте.
Длина привода 300 мм. позволяет регулировать высоту поднимания-опускания для тары от 15 см (небольшие бутылочки) до 55 см (20 л. бутыли).
Сервис и гарантия
Гарантия на оборудование 1 год, сервисное обслуживание 5 лет.Подробнее о нашей лаборатории, как мы калибруем, тестируем и настраиваем оборудование, а также информация том, как упаковываем, отправляем и оказываем гарантийное обслуживание, можно прочитать, перейдя в раздел «Гарантия».
Запускать и останавливать налив в базовой модели можно только с панели управления с клавиатуры (кнопки «*» и «#»).
Когда панель управления находится на удалении или условия эксплуатации не позволяют удобно протянуть руку к клавиатуре или руки оператора заняты, в перчатках и т. д., для удобства работы можем предложить выносные кнопки «Пуск» и «Стоп». В комплект добавляются сами кнопки, а также провод 2 метра. Пользователь может увеличить длину провода до 100 м.
Для удобства работы система может быть оснащена металлической педалью для запуска налива. Функция удобна когда руки оператора заняты, в перчатках или когда неудобно каждый раз запускать налив с панели управления. Педаль нажимается ногой, руки оператора в это время могут менять тару, что экономит рабочее время.
Для пенящихся жидкостей рекомендуем установку специальных рассеивателей. Это 3 компонентное устройство в компактном корпусе, позволяет жидкости плавно стекать по выводящим путям без образования пузырьков воздуха и не дает стекать каплям после окончания налива.
Фрагмент видео о пеногашении(на примере установки по розливу)

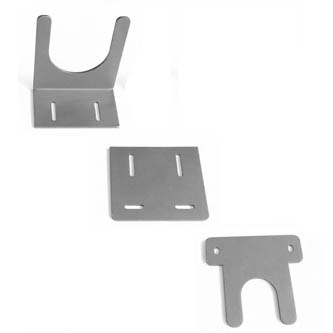

Набор кронштейнов предназначен для центрирования тары. Изготавливаются из стали, под разные диаметры горлышек, от 1 до 20 литров. Регулировочные болты позволяют осуществлять выравнивание по горизонтали и вертикали. Центровочные планки быстро и легко ставятся и убираются.
Фрагмент видео о кронштейнах(на примере установки по розливу)
Применяется как сглаживание от гидроудара, в системах на шлангах и пластиковых трубах, с большим и (или) нестабильным напором, использованием насоса или при переливе пенящихся жидкостей. Функция при запуске налива сначала открывает подачу в «1/3 хода», после паузы на полную пропускную способность. Пользователь может в настройках включать и отключать данную функцию и регулировать задержку после срабатывания плавного пуска. Функция комплектуется промышленным клапаном SMART и реле управления.
В программу может быть добавлена функция автоматического пересчета литров в граммы. Предварительно, один раз введя в настройки системы плотность жидкости, дозы можно будет вводить в весовых единицах — граммах. Функцию можно включать и отключать при необходимости.
Функция контроля и статистики предназначена для отслеживания работы на установке. Она накапливает суммарную информацию: количество отпусков и объем налитого продукта за весь период. Предусмотрена команда «обнулить счетчики».
Данные записываются в энергонезависимую память (при выключении сохраняются в течении 10 лет). Доступ к функции осуществляется по паролю или ключу доступа (см. раздел «Ключ доступа».
Система может быть оснащена ключом для:✦ доступа к настройкам, регулировке высоты и промывке✦ доступа к статистике и обнулению счетчиков✦ общей блокировки включения системы
Фрагмент видео о ключе доступа(на примере установки по розливу)
Система может быть снабжена датчиком уровня, который ставятся на емкость. Это предотвращает выход из строя насосного оборудования. В процессе налива из емкости, если жидкость достигла минимального объема, срабатывает датчик. При этом, в зависимости от настройки, система:✦ сделает предупреждение о низком уровне жидкости и продолжит работу;✦ отобразит сообщение на экране и прекратит налив.
Для скоропортящихся жидкостей или жидкостей, которые дают осадок, мы можем дополнить систему функцией промывки. При замене продукта или в конце смены оператор нажимает на кнопку промывки, подается вода с отдельного ввода и вся система в течение заданного времени промывается. Время промывки задается в настройках.
Для помещений с температурой эксплуатации свыше 40 оС рекомендуем устанавливать функцию термоконтроля с автоматическим поддержанием температуры внутри корпуса аппарата. В настройках заданы диапазоны температур, при которых система будет включать вытяжку и обдув, автоматически регулируя скорость вращения вентилятора.
Герметичный корпус, защита IP55 с резиновым уплотнителем на крышке, встроенной клеммной колодкой/разъемами и защитным акриловым стеклом. Для помещений с повышенной влажностью и пылью.
⚠ Обратите внимание
Готовое изделие, в зависимости от конфигурации, может незначительно отличаться от изображений и видео на сайте. Все технические характеристики обговариваются на этапе предварительного заказа.
